折板屋根の上を安全に歩行するための設備【キャットウォーク】

工場や倉庫などの産業用施設の屋根や構内の高所に設置される通路のことをキャットウォークと呼びます。大規模な橋や鉄道施設などにも設置されています。

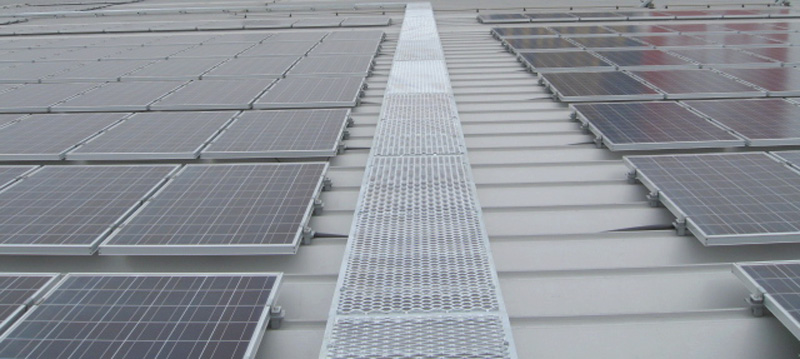

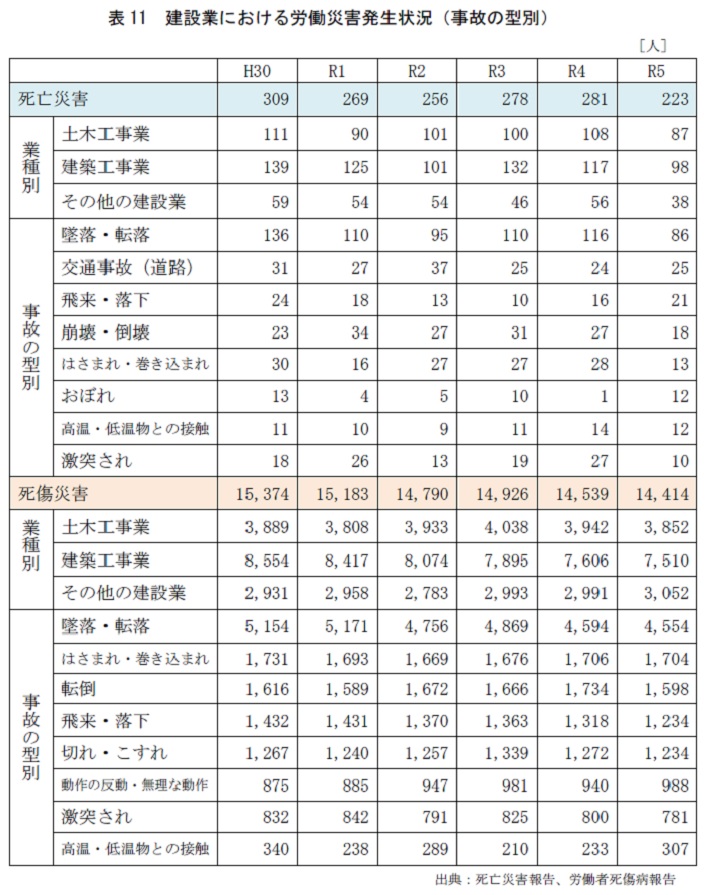

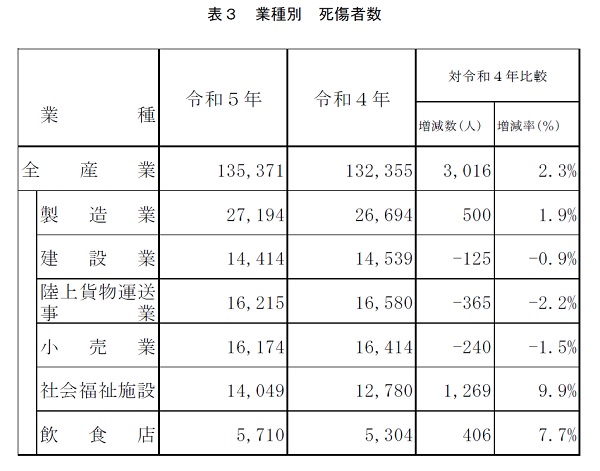

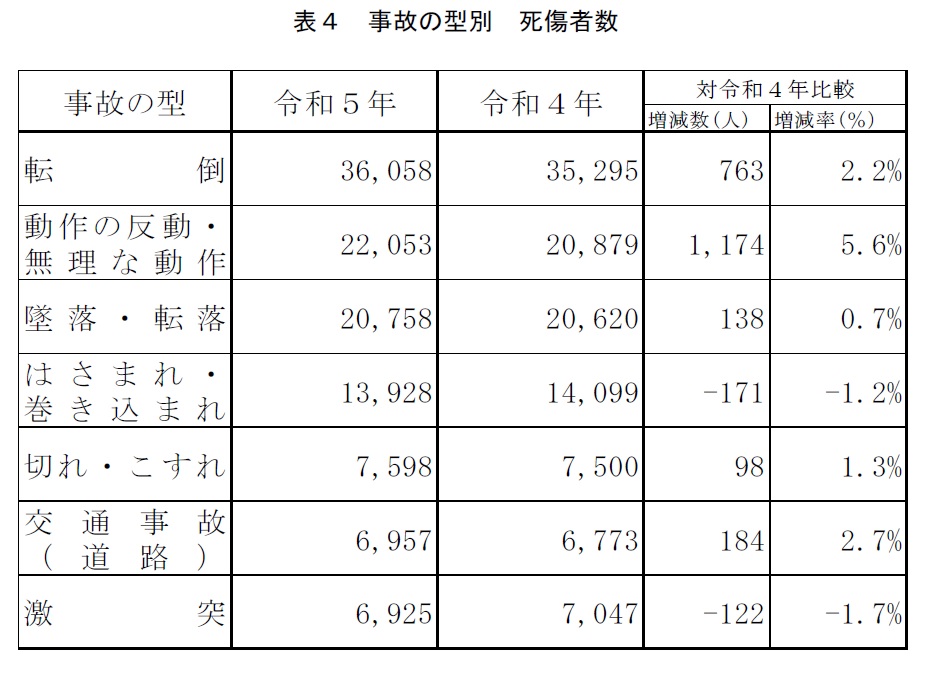

屋根上の太陽光発電の電気設備や太陽光モジュールの点検やメンテナンス時は転倒の恐れがあります。点検者や作業者が屋根の上で安全に歩行し、作業を行うために製作したのがはじまりです。



■キャットウォーク概要

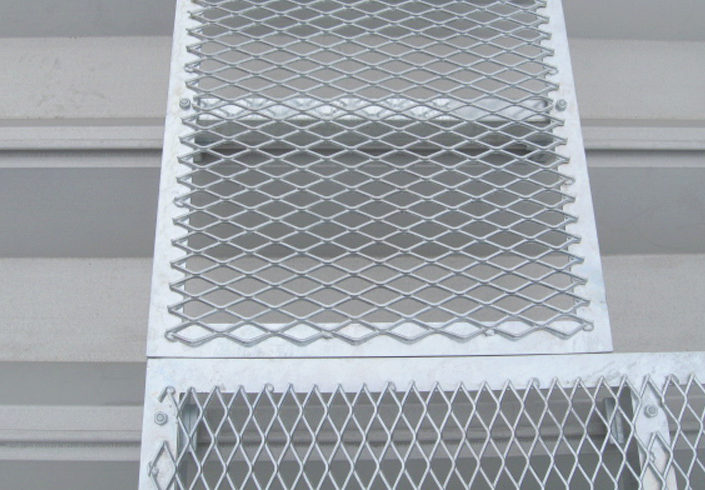

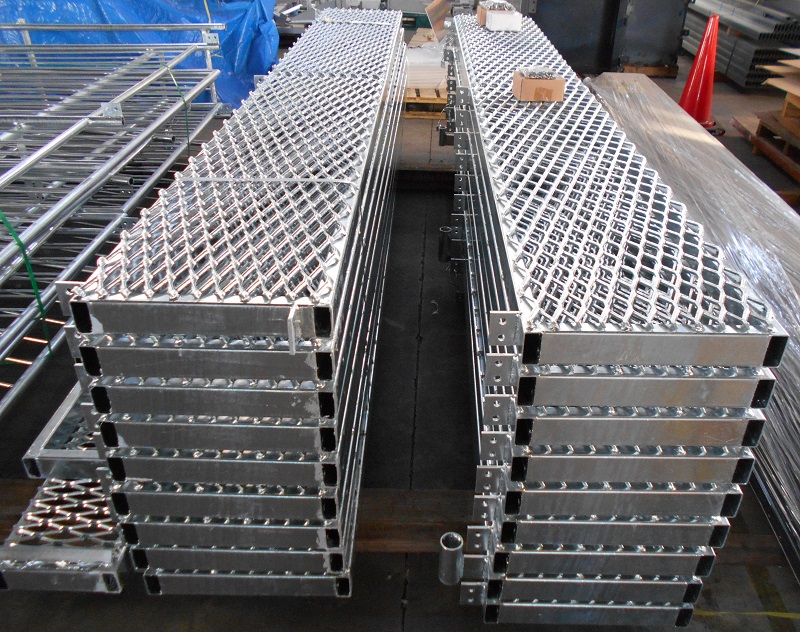

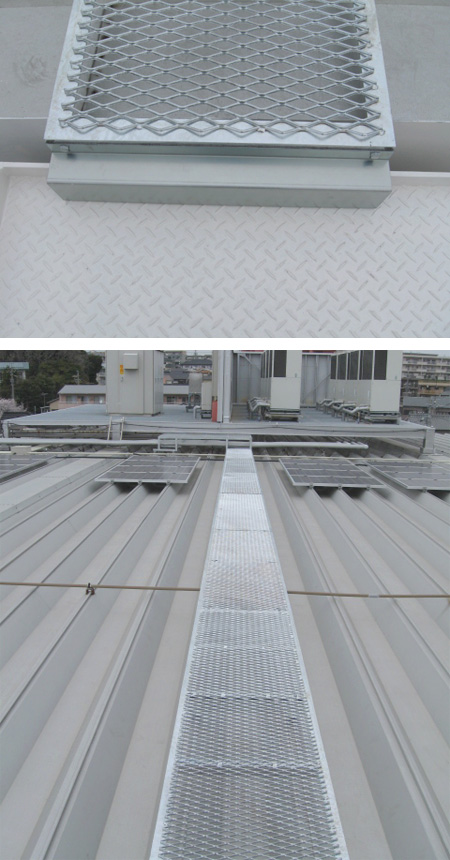

掲載写真は3.2tのソロバン目エキスパンドメタルを必要巾にカットし、L6-50又はL6-65のLアングルに溶接した後にドブメッキを施した製品です。

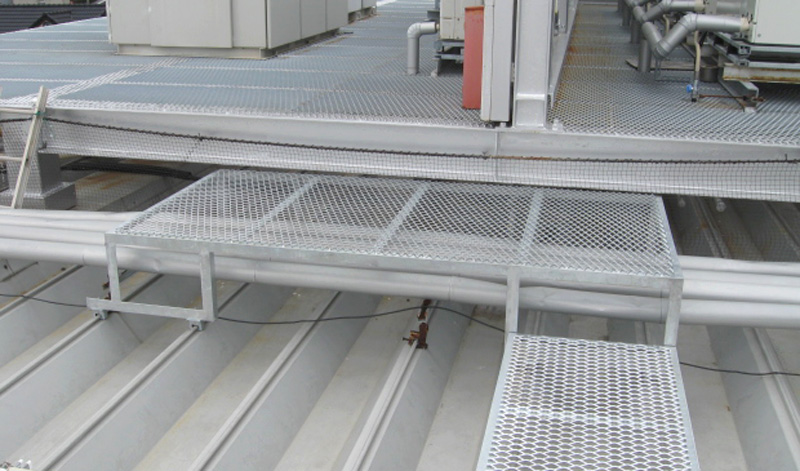

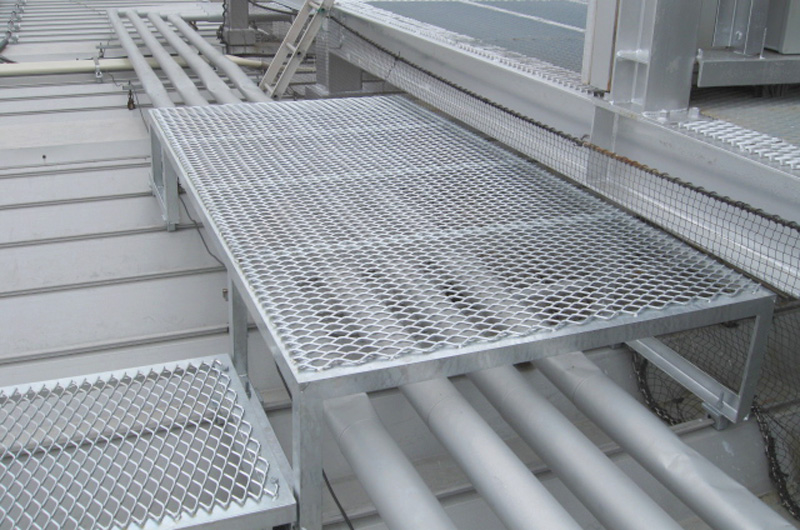

屋根上にはさまざまな配管や線材モールが這っていますので、これを避けるための工夫もされています。

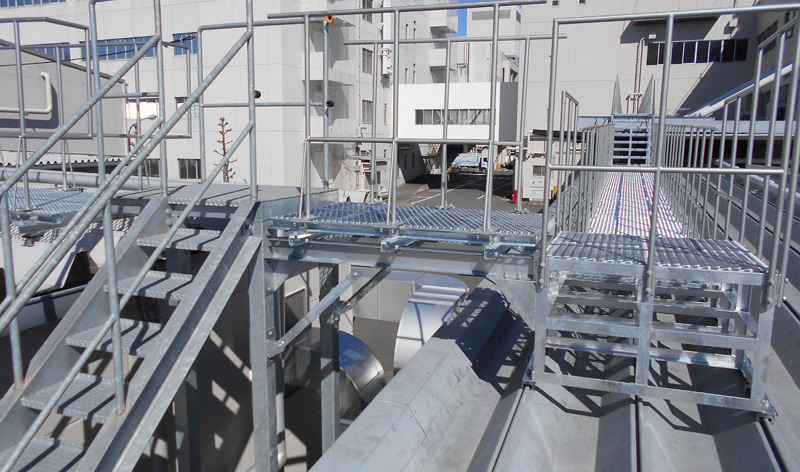

パワコンやキュービクルが置かれたステージへの昇降階段も製作することができます。屋外のため雨水が製作物に溜まらないようにエキスパンドメタルで製作していますが、屋内使用の場合には縞板鋼鈑で製作する場合もあります。

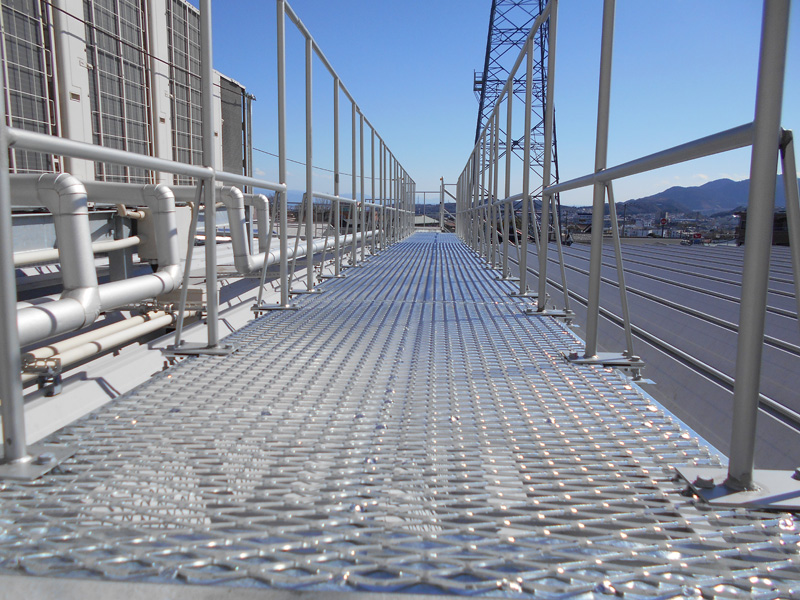

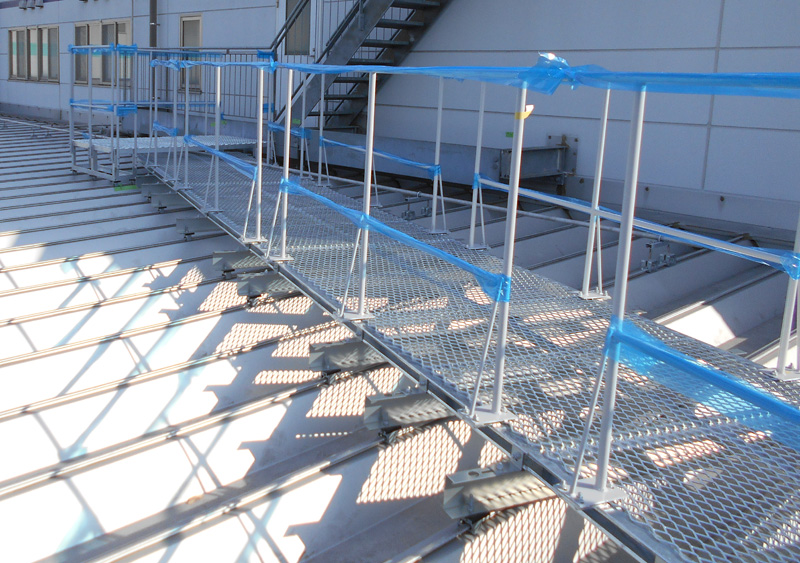

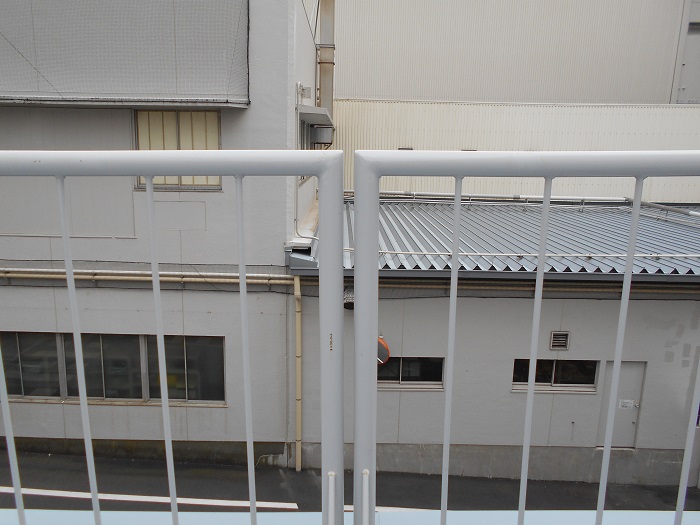

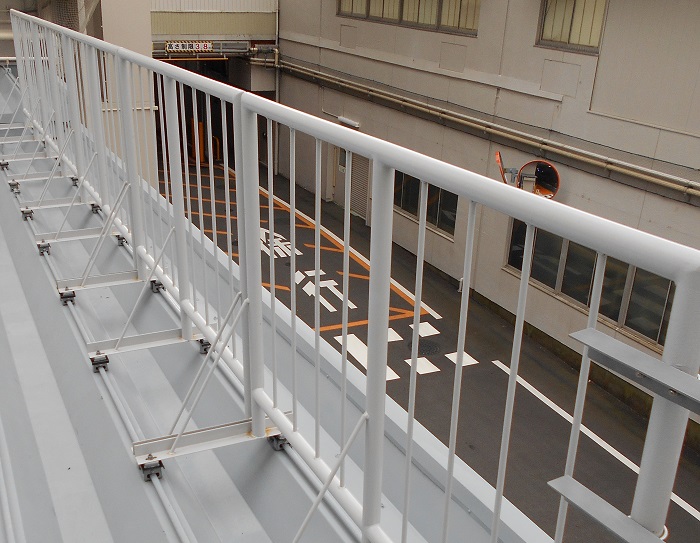

常設の場合、例えば太陽光発電設備の見学ができるように手摺やワイヤーなど転落・転倒防止のための安全設備を追加設置することもできます。キャットウォーク(製作物)は専用屋根金具を製作して留め付けます。作業用仮設の場合は単管とLアングルの組み合わせで安全を確保する事もあります。

■屋根歩廊設置金属板金屋根材

・ハゼ折板屋根(丸ハゼ、角ハゼ)
・88ルーフ(ルーフデッキ、150ルーフ)
・BL500
・ヨドワンタッチルーフ
・Pリブルーフ
・F200Ⅱ

その他、産業用倉庫・工場の屋根。(一般住宅は除きます)



屋根上歩廊の設計について

屋根上歩廊は弊社オリジナル金具「折板ホルダー」という掴み金具を使用します。掴み金具には縦ボルトが付いていて、この縦ボルトに下地レールを設置します。下地レールに加工したエキスパンドメタルや加工した縞板鋼板を取り付けて歩廊を作っていきます。

歩廊の横幅は約500mm、1000mm、1500mmなど、500ハゼ折板の山々間の巾ピッチに合わせた寸法となります。歩廊の長さは最長約1,500mmを1単位として自由な長さを作ることができます。1500mmを1単位とする理由としましては、折板ホルダー屋根掴み金具間の長さに起因します。強さ、剛性です。

歩廊は通常人が歩くための設備ですが、重量物も載せておく仕様であったり、屋根上の何らかのメンテナンスのための仕様であったりします。工事業者ではなく、一般の方々の見学のために手摺を付けたり安全設備を設置したりもします。

歩廊のたわみや剛性を考慮しますと、長手方向500mm、900mmピッチで屋根金具を取り付ける場合もあるでしょうし、1500mmピッチで飛ばしても十分に耐え得る場合もあります。

設計者様の意図を記載した図面をお送りくだされば御見積いたします。ラフスケッチでも構いませんのでご使用用途を併せてご連絡いただければと思います。

尚、設計図(納まり詳細図、製品詳細図、施工図)のみご要望のお問い合わせはお応えできかねます。受注後の図面提供となります。ご理解ください。
