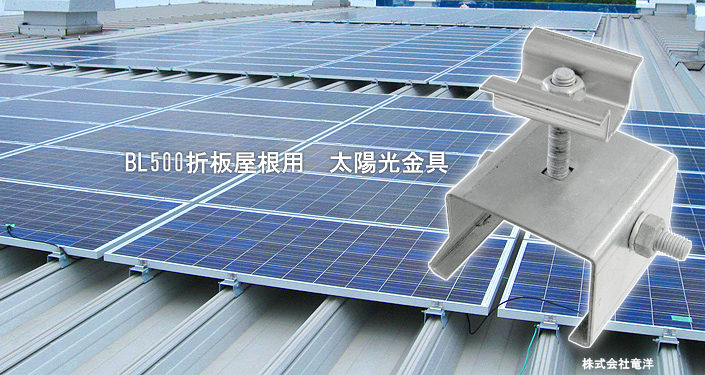

ボルトレス折板BL500屋根に太陽光モジュールを設置するための専用金具

中規模、大規模な倉庫や工場の嵌合式折板BL500屋根は屋根上にボルトが出ない折板です。0.8または1.0mm厚の金属板部材で構成されており、強度と剛性の高い折板屋根です。この屋根に太陽光発電設備を設置するための金具がBL500用屋根取付金具です。


BL500用の太陽光金具は、折板の合わせ部を掴むことで金具を留め付けます。屋根材に穴は開けません。屋根材の合わせ部分の耐漏水性能と強度が非常に高いため挟み掴むことでの変形はおこりません。

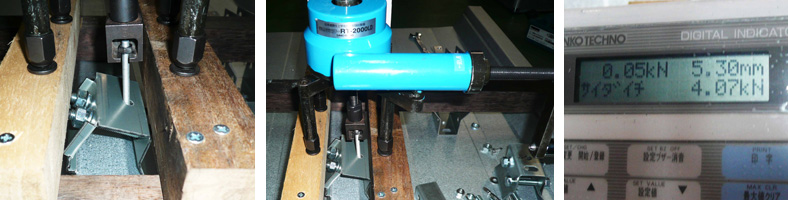

形状や納まりを変えて強度実験を重ねました。試験値は物件毎に異なりますが、引張強度は3.0~4.0KNですので太陽光モジュール支持力は十分あります。


BL500用太陽光金具は通常、高耐食性メッキ鋼板で製作します。ご要望に応じて各種素材で製作しています。
・高耐食性鋼鈑製
・溶融亜鉛メッキ製
・ステンレス製

※中間押え金具、端部押え金具は付属していません。

BL500屋根取付用太陽光金具についてのお問い合わせは、お問い合わせページをご利用ください。
